BTC-8100

Release time:2017-06-16 Reading volume:1182

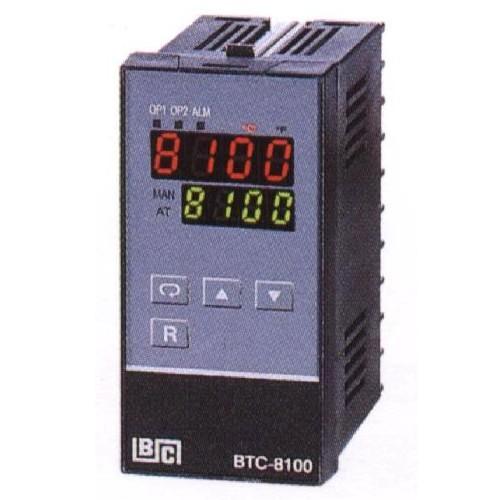

BTC-8100


本系列為結合人工智慧(Fuzzy Logic) 與 PID.控制的電腦式溫度控制錶,表面由兩排四位數的 LED 組成,可同時顯示PV值與設定值;亮度高,讀值容易。運用人工智慧(Fuzzy Logic) 技術,可在最短的時間內達到設定值,並將加溫期間所產生的升溫過投或外部負載因子的干擾(溫度掉太多)控制在最小範圍內。

BTC-8100 尺寸為1/8DIN, 為盤面崁入式,其中BTC-9100 亦有軌道固定式可供選配· 控制器可使用11-26 或90-250VDC / VAC的電源,每台控制器配有一個2 Amp 的Relay 輸出接點(標淮規格〕 ,第二個輸出接點可用來作制冷的控制或響報輸出。

此外也可選配Triac , 5V邏輯電壓輸出, 線性電流或電壓輸出來趨動外部裝置。 警報輸出有六種警報模式與持溫模式(在組態內設定〕 可作為第三點輸出,輸入的方式可由使用者直接設定為J,K,T, E,B,R,S,N,L型熱電耦或PT100 等輸入型式。輸入訊號由18bit轉換器將訊號數位化。

※快速的採樣速度讓控制器可以有效控制快速變化的製程

本系列溫控器可選配RS-485、 RS232僅供9100/8100/4100)通訊介面或Linear再傳送介面,可與人機或其他控制終端整合應用。電腦連接埠可以不透過錶頭的按鍵,經電腦連接埠由電腦端快速設定組態,校準與測試。

專利的人工智慧PID 技術(Fuzzy modifide PID ) ,可將製程的溫度線型與設定值間的擺盪幅度控制在最小範團內,並使PV值在最短的時間內達到設定值。


  • 高精度
    本系列溫控器的製造採用了客製化ASIC技術,包含18bit高解析度的A-D 轉換功能(熱電耦與PT1 00解析度達0.1°F)與15bit D-A 轉換線性電流咸電壓的控制輸出功能。ASIC技術改善了控制器的表現,降低成本,也增強了控制的信賴度提高控制的精確度。

  • 採樣快速
    200mses的採樣速度,可滿足溫度變化快速的製程控制需求。

  • Fuzzy 人工智慧
    結合人工智慧的控制可間而調整PID參數,使得控制輸出更有彈性,也能適應易變的溫度變化製程· Fuzzy Logic人工智慧技術· 可往最短的時間內達到設定值· 並將加溫期間所產生俗的升溫過頭或外部負載因子的干擾(溫度掉太多)控制在最小範圍內。

  • 數位通訊
    本系列控制器可加配RS-485或RS-232介面卡。 RS485介面最多可連結247台控制器與電腦主機連線。

  • 電腦連結埠
    連接埠可提供與手持式電子設備或與電腦連線快速設定組態外,也可與ATE系統連線白動測試或校準。

  • 自動演算調整
    自動演算調整功能讓使用者輕易的設定好系統的控制。智慧型演算功能可以製程中擷取適當的控制參數,執行時可從一開機就啟動AT模式· 或是在溫度達穩定狀態時啟動AT 模式。

  • 鎖定保護
    可根據實際的安全需求· 可選擇四種徉鎖定方式中的一種,以預防控制器設定值因不小心按錯而變動。

  • 緩衝輸出
    當感知器斷線時,緩衡輸出的機制便會啟動,根據斷線前的控制輸出值(前6分鐘的輸出)繼續動作· 可暫時維持斷線前的控制狀態。

  • 昇/降段斜率控制
    斜率功能在剛開機時或是在製程中改變設定值時一樣有效,可以用來控制升溫或降溫的速度,PV值會按照預設的溫度斜率(每分鐘多少度)到達設定值。

  • SEL功能
    本控制器提供由使用者自行挑選參數選單的彈性使用者可自行將常用到的參數選項放到第一層的選單中(最多可挑選8 頂參數頂目〕

  • 數位濾波
    本系列控制器首創可設定濾波時間常數功能,以改善PV值顯示的穩定度。特別適合在PV值不穩定(數字跳動快) 的狀態下應用。
